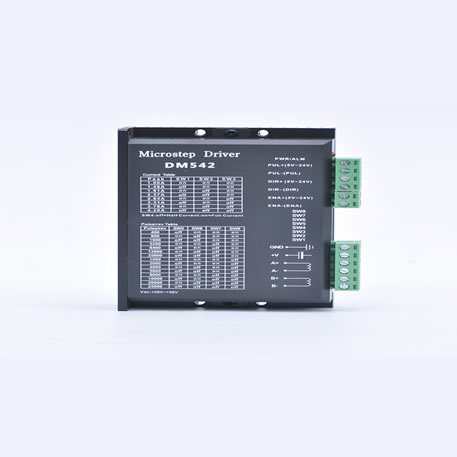

DM542驱动说明书

DM542二相91香蕉APP视频驱动器是本公司专门针对用户用量较大，同时要求性价比较高的客户应用

1供电电压可达48VDC
2输出电流峰值可达4.2A
3光隔离，输入可以共阴，共阳，差分信号，脉冲响应频率200KHz
4低速零震动，且噪音及小
5抗干扰能力强，在电网恶劣的环境里，可以实现高精度定位

DM542驱动器应用领域

自动包装机，点胶机，雕刻机等自动化设备，对于以前用到有震动和噪音较大的用户有明显改善

步进驱动器应用范围

所有法兰盘为42,57机身长度在80毫米以下所有电机，以及86短机身

DM542驱动器电气特性

驱动器功能说明

信号接口
PUL＋和 PUL－为控制脉冲信号正端和负端；DIR＋和DIR－为方向信号正端和负端；ENA＋和 ENA－为使能信号的正端和负端。24V需串2K电阻
电机接口
A＋和 A－接91香蕉APP视频A相绕组的正负端；B＋和B－接91香蕉APP视频B相绕组的正负端。当A、B两相绕组调换时，可使电机方向反向。
电源接口
采用直流电源供电，工作电压范围建议为20－50VDC，电源功率大于100W，根据实际使用情况开看，输入在不超过DC40V为合适选择
指示灯
驱动器有红绿两个指示灯。其中绿灯为电源指示灯，当驱动器上电后绿灯常亮；红灯为故障指示灯，当出现过压、过流故障时，故障灯常亮。故障清除后，红灯灭。当驱动器出现故障时，只有重新上电和重新使能才能清除故障。

参数设定

DM542驱动器采用八位拨码开关设定细分精度、动态电流和半流/全流。详细描述如下

SW4定义：用户可通过SW4来设定驱动器的自动半流功能。off表示静态电流设为动态电流的一半，on表示静态电流与动态电流相同。一般用途中应将 SW4 设成 off，使得电机和驱动器的发热减少，可靠性提高。脉冲串停止后约0.4秒左右电流自动减至一半左右（实际值的60％），发热量理论上减至36％。

二相驱动器微步细分设定

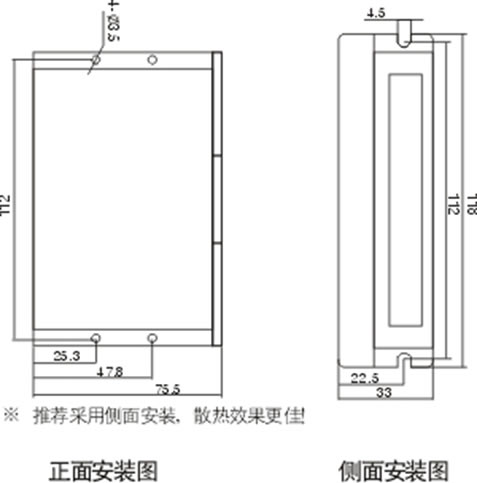

安装尺寸
